Montageanleitung für die Tiptoispitze der Generation 2,3,4
Die Anleitung kann von den Generationen abweichen. Das Prinzip ist das gleiche!
Benötigte Werkzeuge: Feinmechanik Schraubendreher ( Im Onlineshop erhältlich)
* ABB = Abbildung
Schritt 1

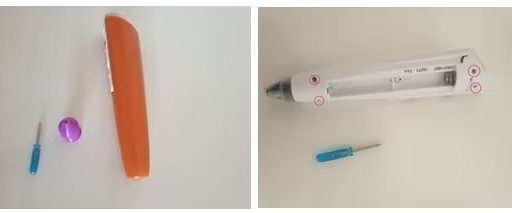

Äußeres Gehäuse (rot) wie beim Batteriewechsel entfernen und Batterien entnehmen.
Anschließend die vier markierten Schrauben (siehe Abb.) mit einem kleinen Kreuzschlitzschraubendreher entfernen.
Ein passender Schraubendreher ist im Onlineshop erhältlich.
Schritt 2

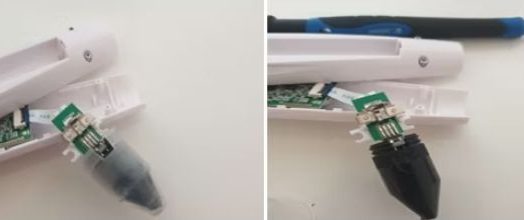

Das Stiftgehäuse (weiß) vorsichtig auseinandernehmen, sodass die Elektronik frei liegt.
Dabei unbedingt darauf achten, dass die Flachbandkabel – sofern vorhanden – nicht beschädigt werden.
Anschließend die transparente Silikonspitze entfernen.
Schritt 3
Die Transportsicherung ist von der neuen Spitze zu entfernen.

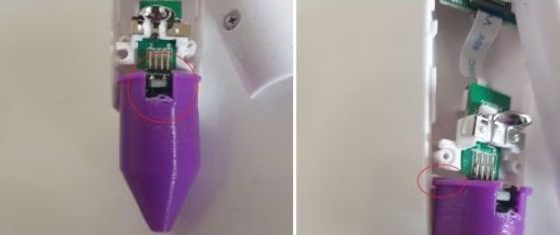

Anschließend die neue Kappe auf die schwarze Innenspitze schieben.
Bitte die Abbildung beachten: Auf die Nut und die Aussparungen an der Kappe achten (Markierung in der Abb.), da sich der Stift sonst nicht schließen lässt.
Die beiden Stifthälften übereinanderlegen und vorsichtig zusammendrücken.
Wenn alles korrekt sitzt, die Schrauben wieder eindrehen, Batterien einsetzen und Funktion testen.
Fertig.
Bitte beachten:
Nach dem Öffnen oder Verändern des Geräts erlischt die Herstellergarantie
